Mikä on mekaaninen kytkentä HDPE-putkelle? Tyypit, valinta ja asennus

Mikä on mekaaninen kytkentä HDPE-putkelle?

Huoltohenkilöstö saapuu haudatun HDPE-vesilinjan luo, joka vuotaa märässä kaivannossa. Ei ole sähköfuusiokonetta, ei generaattoria eikä tarpeeksi tilaa raskaan peräsulatuslaitteen siirtämiseen. Tunnin sisällä miehistö leikkaa vaurioituneen osan irti, liukuu mekaanisella kytkimellä, kiristää pultit ja painetestaa liitoksen. Se on HDPE-putken mekaanisen liittimen päätehtävä.

Lyhyt vastaus on tämä: HDPE-putken mekaaninen liitäntä on ei-fuusioliitoslaite, joka yhdistää kaksi putken päätä puristamalla putken ulkopinnan ympärille. Siinä käytetään elastomeeritiivistettä, jäykkää koteloa ja mekaanista kiristyselementtiä, kuten pulttirengasta, kierremutteria tai puristussegmenttiä. HDPE-putken pinta ei ole sulanut, eikä hitsaukseen tarvita sähkövirtaa.

Mekaaninen kytkentä ei luo monoliittista putken seinämää. Sen sijaan se luo tiivistetyn mekaanisen liitoksen, joka siirtää painetta tiivisteen läpi ja siirtää aksiaalivoimaa kitkan, kierteiden tai positiivisen lukitusprofiilin kautta. Tällä erolla on merkitystä paineluokituksen, haudatun asennuksen ja pitkäaikaisen huollon kannalta.

Tämä tekee mekaanisista kytkimistä arvokkaita korjaustöissä, tilapäisissä ohituksissa, siirtymäliitoksissa ja tilanteissa, joissa sulahitsaus ei ole käytännöllistä. Ne eivät aina ole halvin ratkaisu pitkälle uudelle putkilinjalle, mutta ne ratkaisevat erilaisia ​​ongelmia.

Alla olevat kappaleet kattavat tärkeimmät kytkentätyypit, painenäkökohdat, asennusmenettelyn, yleiset virheet ja käytännön valintakriteerit, jotka perustuvat siihen, mitä näemme oman HDPE-putki- ja liitostehtaamme sisällä.

Kuinka mekaaninen kytkin toimii HDPE-putkessa

Jokainen mekaaninen kytkin toimii samalla perusperiaatteella: säteittäinen puristus luo tiivisteen ja kytkinrunko pitää putken kaksi päätä kohdakkain. Kun asentaja kiristää mutterin tai pulttisarjan, kytkin työntää yhden tai useamman elastomeeritiivisteen HDPE-putken ulkoseinää vasten. Koska HDPE on kestomuovi, putken pinta muotoutuu hieman puristuksen aikana, mikä auttaa tiivistettä täyttämään mahdolliset pinnan epätasaisuudet.

Liitoksen lujuus riippuu kolmesta tekijästä: tiivisteen radiaalisen puristuksen määrästä, kotelon kyvystä vastustaa laajenemista paineen alaisena ja aksiaalisen rajoituksen määrästä kahden putken pään välillä.

Kriittinen ero on hillitty ja hillitön. Rajoitettu mekaaninen kytkin on suunniteltu kestämään sisäisen paineen, lämpökutistumisen tai maan liikkeen aiheuttamia ulosvetovoimia. Kiinnittämätön kytkin voi pitää paineen lyhyessä testissä, mutta se voi liukua pois, jos aksiaaliset voimat ovat suuria. Jos putkia on haudattu, varmista aina, onko kytkimessä positiivinen tartuntamekanismi vai tarvitaanko työntökappaleita.

Koska HDPE-putki laajenee ja supistuu lämpötilan muutoksilla, mekaanisen liitosrakenteen on sallittava pieni aksiaalinen liike tai ympäröivä asennus on rajoitettava. Tämä on erityisen tärkeää maanpäällisissä putkissa, jotka ovat alttiina suoralle auringonvalolle.

HDPE-putkien mekaanisten liitosten päätyypit

Mekaaniset kytkimet eivät ole yksi tuoteperhe. HDPE-putkissa käytetään ainakin neljää yleistä mallia: puristusholkkiliitokset, laippaliitokset, kierteiset siirtymäliittimet ja pultatut halkaistut holkkiliittimet. Jokaisella on erilainen asennuslogiikka, painekapasiteetti ja huoltokäyttäytyminen.

Kun valitset tyyppiä, aloita siitä liitännästä, jota todella tarvitset. Jos liität kaksi tavallista HDPE-putken päätä, puristusholkkiliitos on suorin ratkaisu. Jos liität pumpun laippaan, käytä laippasovitinta. Jos liität kierteitettyyn metalliosaan, käytä kierteitettyä siirtymäliitosta.

Mekaaninen kytkentä vs fuusiohitsaus: keskeiset erot

Fuusiohitsaus luo pysyvän, monoliittisen liitoksen sulattamalla HDPE-molekyylejä yhteen. Mekaaninen liitos muodostaa irrotettavan liitoksen painamalla elastomeeria putkea vasten. Fuusio on yleensä ensimmäinen valinta uusille upotetuille vesi- ja kaasuputkille. Mekaaninen kytkentä on yleensä käytännöllisin valinta korjauksiin, hätätöihin, siirtoihin ja asennuksiin, joissa fuusiolaitteita ei voida tuoda työmaalle.

Putkilinjoissa, joissa fuusio on mahdollista, se on edelleen yleisin liitosmenetelmä, koska se ei perustu elastomeeriin, joka voi vanhentua. Fuusiolla on kuitenkin todellisia rajoituksia: se tarvitsee tehoa, puhtaita tai kuivia pintoja, koulutettuja käyttäjiä ja tarpeeksi tilaa putken ympärillä. Mekaaniset kytkimet on tarkoituksella suunniteltu tilanteisiin, joissa näitä ehtoja ei ole.

Itse sulatusmenetelmiä kannattaa verrata ennen täydellisen hitsausohjelman valintaa. Meidän socket fusion vs butt fuusio vertailu selittää, mihin kukin prosessi sopii todelliseen putkiprojektiin.

Missä mekaaniset kytkimet ovat ensisijainen valinta

Mekaaniset liittimet eivät korvaa kaikkea sulahitsausta. Ne ovat suositeltava ratkaisu tietyissä olosuhteissa: hätäkorjaus, väliaikainen ohitus, sekamateriaalien siirtyminen, asennus suljettuun tilaan ja liitännät laipallisiin laitteisiin.

Mekaaniset liitännät ovat yleisiä kunnallisissa vesihuollossa, kasteluverkoissa, kaivoslietteen linjoissa, teollisissa prosessiputkistoissa ja merisovelluksissa. Rakennuspalveluissa käytetään myös mekaanisia liitostyyppejä HDPE-vedenpoisto- ja sifonijärjestelmissä, varsinkin kun sulatushitsaukseen pääsy on rajoitettua.

Painearvot ja tekniset rajat

Oikein valitut mekaaniset liittimet kestävät samaa nimellispaineluokkaa kuin itse HDPE-putki. Käytännön rajana ei ole vain tiiviste, vaan myös kytkimen kestävyys aksiaalista ulosvetoa ja lämpötilaan liittyvää putken liikettä vastaan.

Putken SDR vaikuttaa ulkohalkaisijaan tietyn nimelliskoon kohdalla, mutta mikä tärkeämpää, se vaikuttaa seinämän jäykkyyteen ja putken sietämän radiaalisen puristuksen määrään. SDR 11:lle suunniteltu kytkin voi myös sopia SDR 17:ään, koska ulkohalkaisija on sama, mutta tiivisteen puristusalue ja pitokäyttäytyminen ovat erilaisia. Tarkista aina kytkimen tarrassa ilmoitettu seinämän paksuusalue.

Pelkkä paineluokitus ei kerro, onko kytkin kiinnitetty. Rajoittamaton mekaaninen kytkin voi pitää paineen staattisessa testissä, mutta epäonnistua, kun putki supistuu kylmän sään vuoksi tai kun maaperän liike irrottaa liitoksen. Käytä upotetuissa putkistoissa kiinnitettyä kytkintä, ulkoista ankkurointijärjestelmää tai työntölohkoa.

Lämpötila muuttaa myös HDPE:n pitkän aikavälin käyttäytymistä. Korkeammissa käyttölämpötiloissa sallittu käyttöpaine laskee. Kun järjestelmä toimii yli 20°C:ssa, valitse paksumpi putken seinämä ja varmista, että mekaanisen kytkimen tiivistemateriaali vastaa nesteen lämpötilaa. EPDM-tiivisteet ovat yleisiä vedelle, mutta ne eivät ole yhteensopivia hiilivetyjen ja joidenkin kemikaalien kanssa.

Kierre- ja puristustuotteet mekaanisiin liitäntöihin

Omasta tuotantoohjelmastamme kaksi tärkeintä mekaanista liitäntäperhettä ovat HDPE-kierreliittimet ja PE/PP-puristusliittimet. Nämä täydentävät toisiaan: kierreliittimiä käytetään, kun liitoskohdassa on BSP- tai NPT-kierre, kun taas puristusliittimiä käytetään, kun liitos tarvitsee yksinkertaisen pistorasian ilman lämpöä.

Putkien ja liitosten valmistajana koneistamme tai muovaamme kierteet suoraan PE100-runkoon. Näin vältetään erillisen metallisisäkkeen sekoittaminen kostutettuun osaan, pysyy liitos kevyempänä ja saadaan asentajalle puhdas kierregeometria tiivistystä varten. PE/PP-sarjan puristusliittimet toimivat samanlaisella mekaanisella periaatteella: sisäke asetetaan putken päähän, korkki kiristetään ja O-rengas tai tiiviste puristuu putken seinämään.

Molemmat tuoteperheet ratkaisevat todellisia asennusongelmia. Urakoitsija, joka yhdistää polyeteenilinjan ruostumattomasta teräksestä valmistettuun pumppuun, voi käyttää ulkokierreadapteria HDPE-puolella ja vakiokierrelaippaa tai -liitintä laitteen puolella. Huoltoryhmä, joka korjaa matalapaineisen vesilinjan ilman fuusiolaitteistoa, voi käyttää PE/PP-puristuspistorasian sovitusta ja suorittaa työn muutamassa minuutissa.

HDPE-uroskierreadapteri korroosionkestäviä putkiliitoksia varten Tämä adapteri yhdistää HDPE-putket kierteitettyihin metallilaitteisiin, mikä tarjoaa kemikaalinkestävyyden ja vuotamattoman tiivistyksen. Sen kevyt muotoilu yksinkertaistaa asennusta, mikä tekee siitä ihanteellisen sekamateriaaleja sisältäviin järjestelmiin. Näytä tuote →

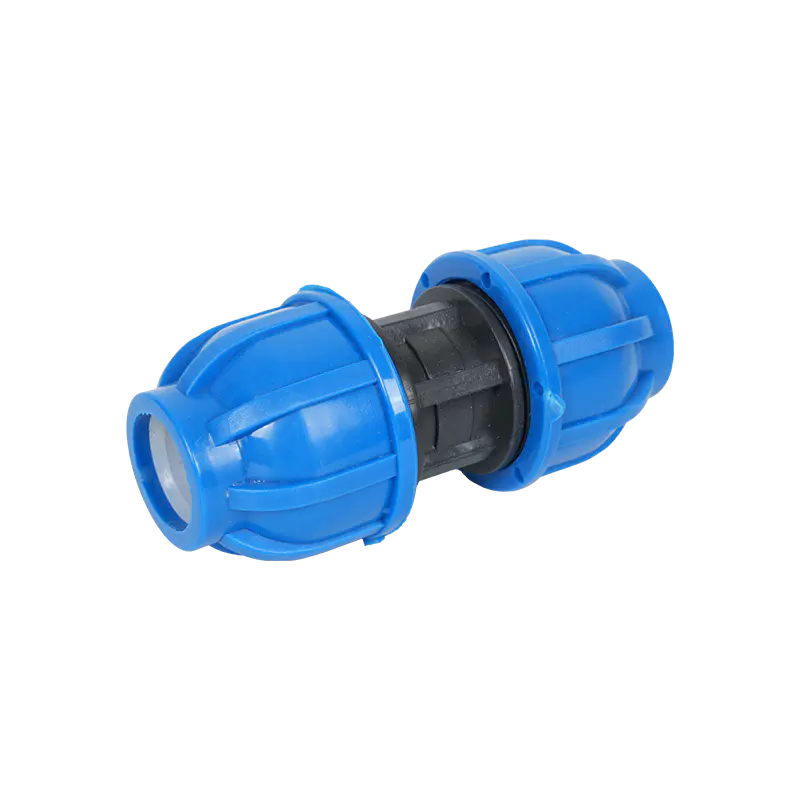

PE/PP-puristusliitin työkaluttomaan putkien liittämiseen Tämä pistorasia liittää halkaisijaltaan samankokoiset putket ilman hitsausta tai lämpösulatusta käyttämällä puristusmekanismia turvallisen, vuotamattoman sovituksen takaamiseksi. Soveltuu vesi-, kaasu- ja kastelutarkoituksiin, joissa nopeat korjaukset ovat tärkeitä. Näytä tuote →

Vaiheittainen asennusmenettely mekaanisille kytkimille

Nopein mekaanisen kytkimen asennus epäonnistuu silti, jos putken valmistelu on huono. Koska mekaaninen tiiviste riippuu puristumisesta ulkopintaa vasten, putken pää on leikattava puhtaasti, viistetty, puhdas ja asetettava oikeaan syvyyteen.

1. Varmista putken ulkohalkaisija, seinämän paksuus ja SDR ennen liittimen valitsemista. Älä oleta, että nimelliskoko on riittävä.
2. Leikkaa HDPE-putki neliö putkileikkurilla, käsisahalla jiirirasialla tai pyöräleikkurilla. Vältä karkeaa spiraalileikkausta, joka vahingoittaa tiivistettä.
3. Viiste tai poista jäysteet putken pään ulkoreunasta. 15-30 asteen viiste auttaa putkea liukumaan tiivisteeseen ilman, että se vierittää paikaltaan.
4. Puhdista putken ulkopinta. Poista muta, rasva, irtonaiset PE-lastut ja pintakosteus alueelta, joka koskettaa tiivistettä.
5. Tarkista kytkentäsyvyyden merkintä kytkimen rungosta. Jos merkkiä ei ole, aseta putken kaksi päätä vierekkäin ja mittaa syvyys ennen asennusta.
6. Pura kytkin sen verran, että kotelo, puristusrenkaat ja tiivisteet liu'utetaan putkeen oikeassa järjestyksessä.
7. Työnnä ensimmäinen putken pää täyteen syvyyteen ja työnnä sitten toinen putken pää, kunnes molemmat ovat oikein holkin sisällä.
8. Kiristä pultit tai mutterit käsin tasaisesti ja kiristä ne sitten momenttiavaimella risteävästi. Älä koskaan kiristä toista puolta kokonaan ennen toista puolta.
9. Tarkista, että putki pysyy samassa linjassa ja että putken päiden välinen rako on tasainen. Yksipuolinen rako voi heikentää tiivistystehoa.
10. Painetestaa liitos hitaasti järjestelmän työpainetta seuraten. Tarkkaile kytkintä vuotojen varalta alkupaineen pitämisen aikana ja uudelleen lämpöstabiloinnin jälkeen.

Jos kytkin käyttää vääntömomenttimäärittelyä, noudata sitä. Liiallinen kiristäminen voi murskata PE-putken seinämän tai puristaa tiivisteen väärään asentoon. Alikiristys jättää tiivisteen valmistautumatta käyttöpaineeseen. Momenttiavain on pieni investointi verrattuna haudatun liitoksen kaivamiseen.

Yleisimmät virheet ja hankintariskit

Suurin osa HDPE-putken mekaanisista kytkentävioista ei johdu huonosta kytkentäsuunnittelusta. Ne johtuvat väärästä mitoittelusta, huonosta pinnan esikäsittelystä, epätasaisesta kiristämisestä tai putkilinjan rajoittumattomasta liittimestä, joka tarvitsee aksiaalista rajoitusta. Nämä ongelmat ovat vältettävissä, kun asentaja käsittelee mekaanista liitosta tarkkuuskokoonpanona puristimen sijaan.

Kun ostat mekaanisia liittimiä valmistajalta, kysy tarkkaa seinämän paksuusaluetta, vääntömomenttitietoja, tiivistemassaa ja painetestitodistusta. Toimittaja, joka ei voi vastata näihin neljään kysymykseen, ei anna sinulle tarpeeksi tietoa turvalliseen asennukseen.

HDPE-putken mekaanisen kytkimen valinnan tarkistuslista

Lyhyt tarkistuslista auttaa insinööritiimiä vertailemaan tarjouksia ilman, että he turvautuvat tuotenimiin tai epämääräisiin kuvauksiin. Samoihin kysymyksiin tulee vastata jokaisesta mekaanisesta kytkimestä ennen kuin se hyväksytään projektiin.

• Putken ulkohalkaisija ja seinämän paksuus: Yhdistä liitäntä tarkan PE-putken mitan mukaan, ei vain DN:n mukaan.
• Paineluokka: Varmista, että kytkimen paine on yhtä suuri tai suurempi kuin vaadittu käyttöpaine todellisessa käyttölämpötilassa.
• Päätykuormitusvastus: Selvitä, onko kytkin kiinnitetty ja onko työntövoiman esto edelleen tarpeen.
• Tiivisteiden yhteensopivuus: Varmista, että elastomeeri on yhteensopiva nesteen, lämpötilan ja kemikaalien kanssa.
• Asennustilaa: Tarkista, että miehistö pääsee käsiksi pultteihin tai muttereihin ja käytä momenttiavainta asennetun putken ympärille.
• Tarkastus ja testaus: Varmista, että kunkin erän mukana toimitetaan kytkinmerkintä, testipöytäkirja ja asennuskirja.
